Как увеличить время автономной работы ИБП?

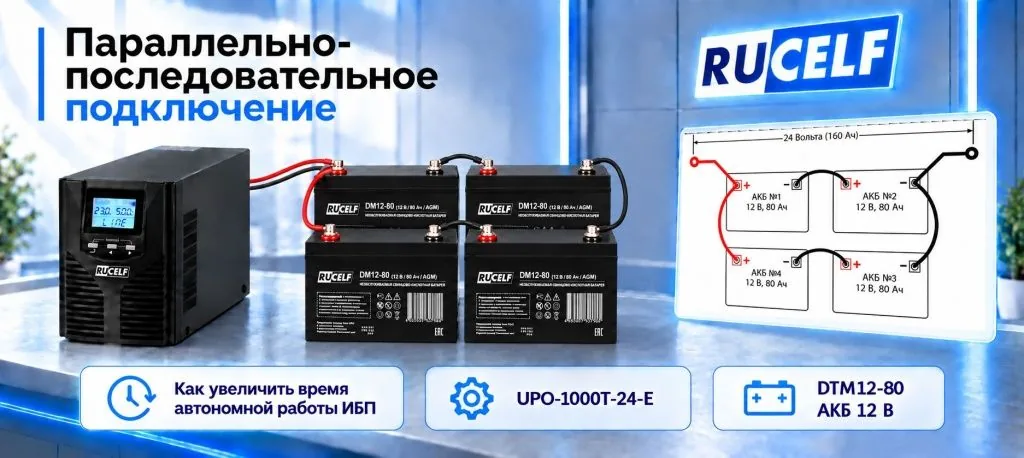

Сегодня разберём, как работает последовательно-параллельное подключение аккумуляторных батарей к ИБП, на примере RUCELF DTM12-80 и RUCELF UPO-1000T-24-E.

Зачем нужна такая схема подключения?

Она позволяет одновременно получить нужное напряжение и большую ёмкость. У ИБП есть строгое требование по входному напряжению постоянного тока (DC): например, 24 В, 36 В или 48 В. При этом время автономной работы напрямую зависит от ёмкости батарей. Последовательно‑параллельная схема решает обе задачи

Как она работает?

• Последовательное соединение аккумуляторов внутри группы увеличивает напряжение: 12 В + 12 В = 24 В.
• Параллельное соединение двух одинаковых групп увеличивает суммарную ёмкость и, соответственно, позволяет увеличить время автономной работы.

Например, четыре аккумулятора 12 В, 80 Ач, соединённые по последовательно-параллельной схеме, образуют батарейную систему 24 В, 160 Ач.

При определённой нагрузке такая конфигурация может обеспечить около 2 часов автономной работы. Фактическое время зависит от мощности подключённого оборудования, состояния АКБ и условий эксплуатации.

Важно!

В одной батарейной системе используйте совместимые одинаковые аккумуляторы: одного типа, номинального напряжения и ёмкости; одной модели, производителя и сопоставимого срока эксплуатации. Не объединяйте в одну батарейную систему литий-ионные и свинцово-кислотные аккумуляторы.

Подключение АКБ и выбор перемычек выполняйте строго в соответствии с руководством по эксплуатации конкретной модели ИБП. Соблюдайте полярность и предусмотренную производителем схему подключения.
